СТАЛЕВІ ТРУБЧАСТІ РАДІАТОРИ ОПАЛЕННЯ

Трубчасті радіатори складаються з двох горизонтальних трубок (колекторів), з'єднаних один з одним вертикальними трубками.

Потужність трубчастого радіатора залежить від його висоти і від числа рядів вертикальних трубок.

Випускають моделі таких радіаторів висотою від 30 см до 3 м. Кількість рядів вертикальних трубок буває від 1 до 6.

Переваги:

• у сталевих трубчастих радіаторах легко регулювати температуру, так як в них міститься порівняно невеликий об’єм теплоносія;
• форма трубчастих радіаторів забезпечує їх гігієнічність і травмобезпечність.

Недоліки:

• стінки трубок мають малу товщину (це більше стосується іноземних моделей);
• схильність до корозії внутрішніх поверхонь трубок через відсутність у них захисного покриття.

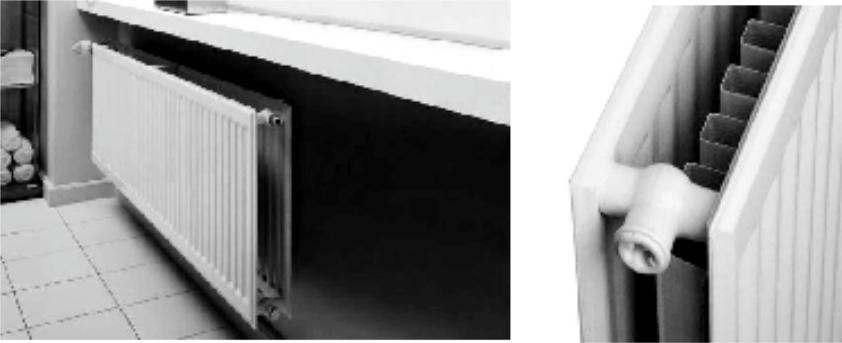

СТАЛЕВІ ПАНЕЛЬНІ РАДІАТОРИ ОПАЛЕННЯ

Ці радіатори представляють собою прямокутні панелі.

Панельний радіатор виконаний з двох сталевих листів, зварених між собою. У листах видавлені вертикальні канавки, по яких циркулює теплоносій.

Сталеві панельні радіатори виконуються з однієї, двох або трьох панелей. До тильної сторони цих панелей приварені вертикальні труби для посилення конвекції.

Панельні радіатори випускаються висотою 300 ... 900 мм, довжиною до 3 м, глибиною 60

... 165 мм.

Переваги:

• мала маса, завдяки чому їх можна монтувати в поодинці, не потрібні потужні кронштейни, а також матеріалом стін може бути не тільки бетон або цегла, а й дерево і якась обшивка каркаса (як, напевно, ви здогадалися, порівняння проводиться з радіаторами чавунними);
• м панельних радіаторах легко управляти температурою теплоносія, через малу теплову інерційності цих опалювальних приладів.

Недоліки:

• панельні радіатори опалення розраховані на малий тиск (6-8 атмосфер - робочий і до 13 атмосфер випробувальний), звідси їх чутливість до гідроударів;
• внутрішня поверхня панелей схильна до корозії;
• погана гігієнічність, так як між панелями накопичується пил і павутина, а дістатися до цього бруду вельми складно.

З усього вище сказаного робимо висновки: панельні радіатори доцільно встановлювати в приватних будинках і подбати про якість теплоносія.

Типи панельних сталевих радіаторів

Всі типи панельних радіаторів відрізняються за кількістю панелей, а також наявності або відсутності оребрення (конвекторів). Все це впливає на теплопередачу. Конвектори - це П-подібні сталеві ребра, приварені до панелей зсередини. Випускаються радіатори: відкриті і закриті ґратами з боків і з верху. Для прибирання простіше відкритий радіатор, а закритий виглядає естетичніше і тепловіддача у нього вища.

Тип 10

Радіатори даного типу не мають ні конвектора, ні ґрат, а тільки одну нагрівальну панель. Цифра «1» означає, що ряд панелей один, а «0» - те, що ребра відсутні. Немає конвекції - немає і пилу, який неодмінно її супроводжує. Тому для лікарні чи дитячого садка вони є чудовим варіантом. Відсутність бічних стінок і решітки робить прибирання максимально простим.

Тип 11

Тут теж один ряд панелей, на тильній стороні яких є ребра. Верхньої решітки немає. Завдяки наявності ребер нагрів відбувається швидше, ніж у типу 10. Прибирання потрібно виконувати більш ретельна (конвекція притягує пил).

Тип 20

Рядів панелей - два, але конвектор (ребра) відсутній. Є решітка для виходу повітря. Потужність вище, ніж у однорядних моделей.

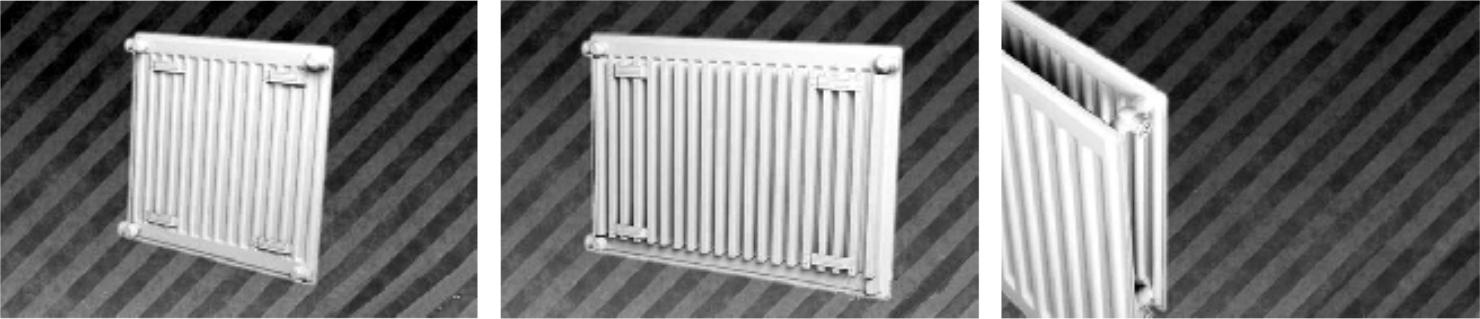

                              Тип 10                                                                                         Тип 11                                                                                       Тип 20

Тип 21

Два ряди панелей, але вже з конвекторними ребрами, змонтованими між панелями. Зверху радіатор закритий кожухом.

Тип 22

Панелей - дві, до кожної з них приварений конвектор. Зовні надітий кожух. Цей тип радіаторів найбільш популярний.

Тип 30

Панелей три ряди, конвектори відсутні, зверху радіатор закрита ґратами.

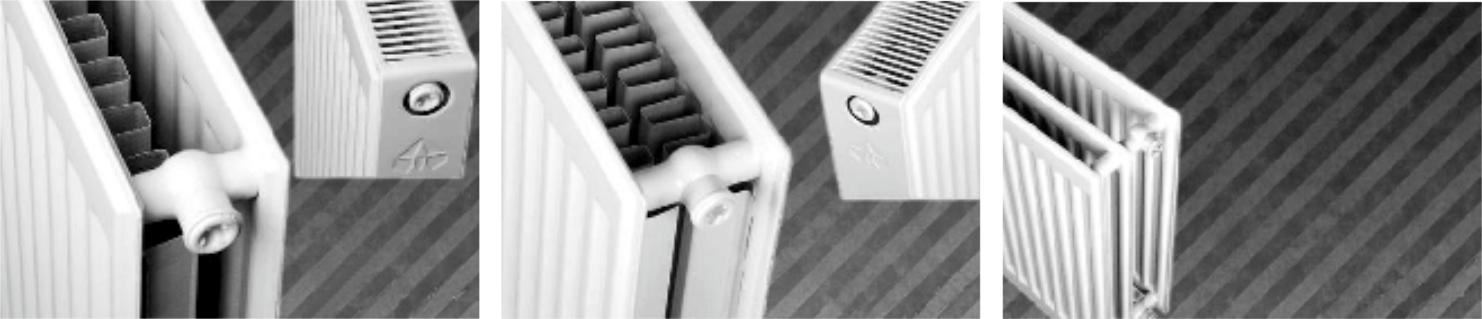

                                    Тип 21                                                                                        Тип 22                                                                                      Тип 30

Тип 33

Між трьома рядами панелей зроблено конвективні ребра (три ряди). Є кожух. Цей тип радіаторів є найпотужнішим, який дає найбільше тепла і швидко нагрівається.

Але і пилу він збирає більше всіх.

Увага! Найбільш популярним типом панельних радіаторів є 22 тип. Він має досить велику потужність і при цьому є компактним приладом, тому багато хто віддає перевагу саме йому.

СТАЛЕВІ ПЛАСТИНЧАСТІ РАДІАТОРИ ОПАЛЕННЯ (КОНВЕКТОРИ)

Теплоносій в конвекторі рухається по прямих або зігнутих трубах (які бувають не тільки сталеві, а й мідні). На ці труби насаджені металеві пластини, мета яких збільшити тепловіддачу конвектора.

Розрізняють:

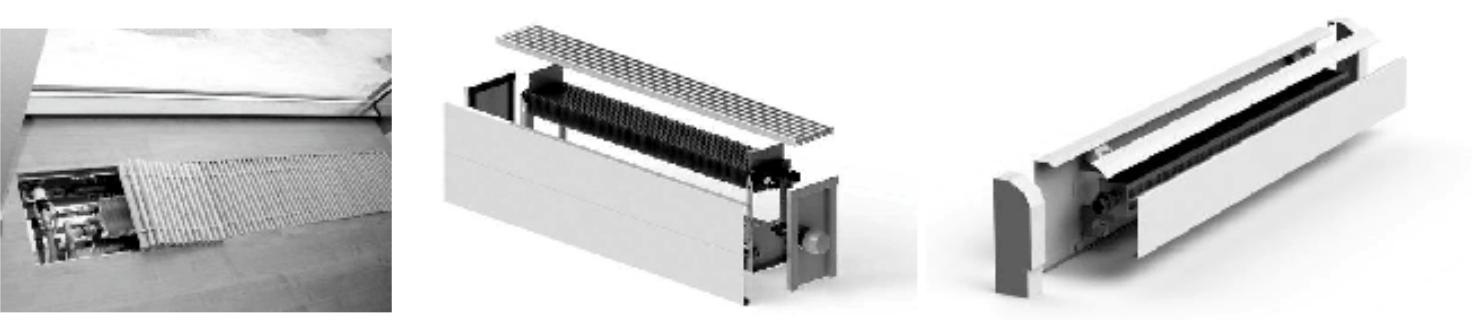

               вбудовуванні в підлогу                                               підлогові конвектори                                                  плінтусні конвектори, конвектори

Переваги:

• сталеві конвектори дуже надійні проти проривів і протікання;
• не дивлячись на те, що нагріваються конвектори до високої температури, обпектися об них неможливо, так як поверхню конвектора захищено кожухом, температура якого не більше 40⁰;
• у сучасному дизайні часто присутні панорамні вікна, вітрини, скляні фасади, що утруднює використання стандартної системи водяного опалення. Кращим рішенням у таких випадках є вбудовуванні в підлогу конвектори;
• конвектори добре підходять для високих приміщень, так як ці прилади створюють свого роду теплову завісу: нагріте повітря від них спрямовується вгору і піднімається на значну висоту;
• температуру в конвекторах можна регулювати автоматично за допомогою термо-регуляторів.

Недоліки:

• потужний вертикальний потік нагрітого повітря, створюваний конвектором - не тільки плюс, але й мінус даного опалювального приладу, так як приміщення прогрівається нерівномірно по висоті;
• тепловіддача конвектора може зменшуватися з часом через осідання на ньому пилу, а очищати пластини важко;
• наявність міді в конвекторі (в деяких моделях) може призвести до електрохімічної корозії елементів системи, якщо це не врахувати;
• кілька «затрапезний» вид старих моделей (втім, сучасні моделі цього недоліку позбавлені).

Таким чином, сталеві радіатори опалення мають такі переваги та недоліки:

Переваги:

• завдяки тому, що вони мають досить просту конструкцію, такі радіатори прослужать тривалий термін. Вони мають досить високу міцність, а товщина стінок становить від 1,2 до 1,5 мм;
• простий монтаж сталевих радіаторів опалення;
• для виготовлення подібних опалювальних приладів використовується метал високої якості, вони здатні витримати досить високий робочий тиск. Такі радіатори опалення з нержавіючої сталі найкраще підходять для будівель індивідуального характеру. В індивідуальній системі опалення не спостерігається такого високого тиску, як у багатоповерхових будинках, тому сталеві радіатори зможуть прослужити досить тривалий час. До того ж, такі радіатори зможуть працювати без жодних перебоїв;
