Тепла підлога має явну перевагу перед радіаторним варіантом опалення завдяки рівно-мірному розподілу нагрітих повітряних мас в нижній частині приміщення.

Розглянемо системи водяної теплої підлоги (ВТП):

• бетонна система ВТП;
• безбетонна (настильна) система ВТП;
• дерев'яна система модульного типу ВТП.

Контури «теплих підлог» роблять з мідних та метало-пластикових труб на нероз'ємних

фітингових з'єднаннях. Властивість метало-пластикових труб гнутися забезпечує легкість і простоту монтажу гріючого контуру. Низький коефіцієнт шорсткості, відсутність корозії і заростання перерізу дозволяють запобігти великим втратам напору, що особливо важливо при великій довжині гріючого контуру.

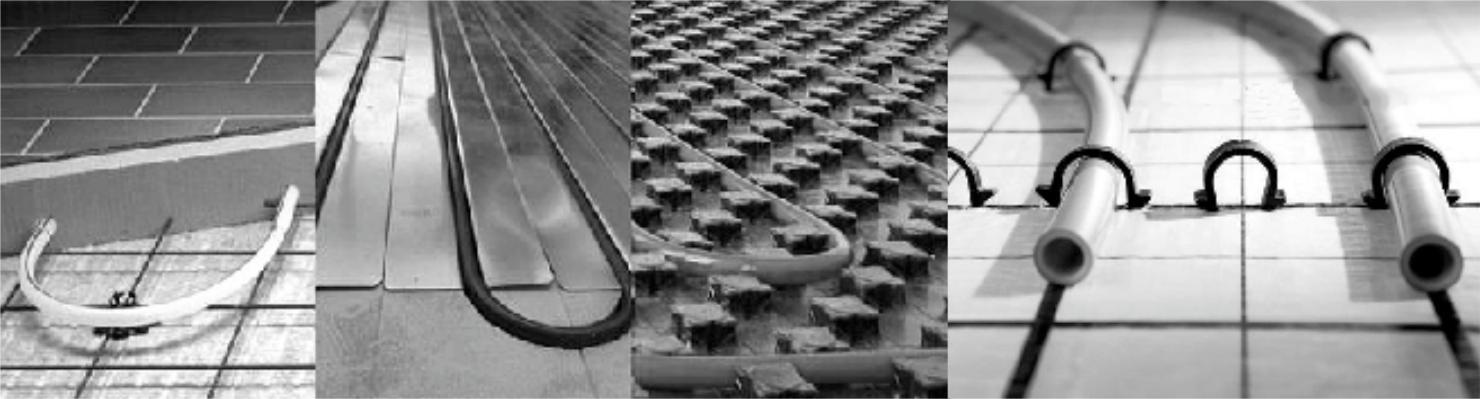

На фотографіях показані варіанти конструкцій підлог, що обігріваються з водяним контуром.

БЕТОННА СИСТЕМА ВОДЯНОЇ ТЕПЛОЇ ПІДЛОГИ

Бетонна система - найпоширеніша система водяної теплої підлоги на сьогоднішній день, тому що найбільш проста в монтажі. Являє собою систему трубопроводів (12, 16, 17, 20 мм), по яких циркулює теплоносій, залиту бетонною стяжкою. При цьому бетонна стяжка є ефективним теплорозподільником, який віддає в приміщення рівне м'яке тепло.

Переваги:

• система може бути встановлена майже з будь-яким типом підлогового покриття;
• рівномірний розподіл нагрітих потоків повітря дає можливість застосовувати більш низькі температури внутрішньої рідини;
• основна частина тепла передається саме методом випромінювання, в зв'язку з цим опалення приміщення відбувається більш комфортно;
• у житлових будівлях відзначається значна економія енергоресурсів, особливо якщо мова йде про високі кімнати;
• у деяких випадках система може повністю замінити радіаторний обігрів, завдяки чому звільняється додаткове місце в житловому приміщенні;
• через відносно низьку температуру внутрішньої рідини конструкція з трубопроводами виключає утворення позитивної іонізації повітря;
• у зв'язку з рівномірним обігрівом всій площі підлоги у ванній кімнаті будуть відсутні сирі кути, а значить, не з'явиться грибка;
• тривалий період експлуатації, який зазвичай визначається терміном служби трубопроводів.

До недоліків відноситься висока трудомісткість.

Доповнення! У випадку з поверхнею з кахлю тепловіддача підвищується в значній мірі. Даний матеріал не перешкоджає надходженню випромінювання на відміну від виробів з додатковою теплоізоляцією.

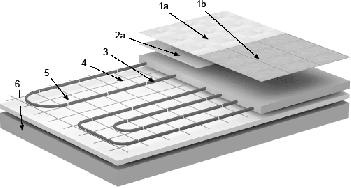

Конструктивно бетонна система водяної теплої підлоги виглядає наступним чином:

1а. Чистове покриття (паркет, ламінат).

1b. Чистове покриття (плитка).

2а. Підкладка (спінений поліетилен, картон і т. п.).

3. Теплова труба укладається на арматур-ну сітку з кроком 100-300 мм обраним типом укладання, в залежності від проект-ного рішення.

Труба кріпиться до арматурної сітки за допомогою пластикових хомутів (2-3 шт. на 1 погонний метр труби). У місцях компенсаційних швів на теплову трубу надівається захисна гофр-труба. Кожна петля теплової труби починається і закінчується в розподільному колекторі, тобто без стиків.

4. Арматурна сітка.
5. Утеплювач (полістирол) товщиною від 20 до 100 мм.
6. Основа підлоги.

По периметру приміщень до заливання бетоном укладається демпферна стрічка, що служить компенсатором теплового розширення бетонної стяжки. Рекомендується також застосовувати її в якості компенсаційного шва кожні 10 метрів при влаштуванні бетонних стяжок на великих площах.

Після монтажу петель, відбувається заповнення змонтованої системи теплоносієм та проведення гідравлічних випробувань, а після цього здійснюється заливка бетоном. Товщина стяжки повинна бути не менше 50 мм. Марка бетону - не нижче М-300 (В-22,5).

На бетонну стяжку укладається основне ( «чистове») покриття підлоги, яке має суттєвий вплив на вибір температури теплоносія. Цей ефект виникає через різну теплопровідності застосовуваних матеріалів.

Щоб прискорити процес сушіння бетонної стяжки, який зазвичай займає приблизно 3-4 тижні, і досягти прийнятного рівня відносної вологості, можна підключити систему ВТП до джерела тепла (в тому числі за тимчасовою схемою). Рекомендована температура теплоносія в цьому випадку не повинна перевищувати 30 °С. Практика застосування систем ВТП з використанням режиму «сушка» показала багато прикладів скорочення термінів будівництва, особливо на об'єктах з великими площами.

БЕЗБЕТОННА (НАСТИЛЬНА) СИСТЕМА ВОДЯНОЇ ТЕПЛОЇ ПІДЛОГИ

Умови, що вимагають використання сухої конструкції теплої водяної підлоги:

1. Обмежена висота приміщення. Наприклад, при низьких стелях або коли підвищення рівня підлоги не передбачено в конкретному дизайнерському (архітектурній) рішення.
2. Слабкі перекриття. Бетонна стяжка висотою 50 мм важить 250-300 кг на 1 м², що створює значне навантаження на міжповерхові перекриття. Особливо це стосується дерев'яного перекриття в зрубах, дерев'яних та каркасних будинках. Суха система важить значно менше –

25-30 кг/м².

5. Неможливість влаштування бетонної стяжки на конкретному об'єкті. Наприклад, в квартирі, на високому поверсі багатоповерхового будинку, куди готовий бетон доставити (або замісити потрібну кількість на місці) проблематично.

Переваги використання безбетонної системи ВТП:

• висока швидкість монтажу через відсутність «мокрих» процесів;
• легка вага (до 30 кг/м²), завдяки чому конструкція не навантажує міжповерхові перекриття і може бути використана в будь-яких типах будинків;
• мала товщина (35-60 мм), мінімально піднімаюча рівень підлоги;
• мінімальні трудовитрати при складанні;
• витримує перепади температур;
• хороша тепло – і шумоізоляція шарів сухої теплої підлоги;
• можливість використання в тимчасових будівлях і приміщеннях, так як суху конструкцію можна швидко зібрати, а потім розібрати і монтувати в іншому місці.

До недоліків відноситься:

• висока вартість
• елементи такої конструкції бояться вологи і вимагають обов'язкової гідроізоляції

Для рівномірного розподілу тепла від труб по всій підлозі на поверхні настильних систем застосовуються алюмінієві пластини з кроком укладання 150 і 300 мм. Пластини мають спеціальний профіль для щільного прилягання до труби.

Паркет (звичайний або ламінований) товщиною як мінімум 9 мм укладається безпосередньо на алюмінієві пластини через вологопоглинаючу прокладку з картону або спіненого поліетилену. При використанні лінолеумного покриття, керамічної плитки або плитки ПВХ слід спочатку на алюмінієві пластини покласти плиту ГВЛ (для «полістирольної» - два шари, загальна товщина плити ГВЛ 20 мм; для «дерев'яної» - один шар).

ГВЛ – гіпосволокно, листи ГВЛ виготовляються з гіпсу з додаванням волокон з целюлози.

Плити ЦСП - це пресована суміш деревної стружки, в'яжучого портландцементу і деяких добавок.

Деревностружкова плита (ДСП) — листовий композиційний матеріал, вироблений гарячим пресуванням деревинних частинок, переважно стружки.

Настильна система ВТП - найлегша на сьогоднішній день (по вазі) система. Основу системи складають полістирольні пластини з пазами (прямі і поворотні), в які вкладаються алюмінієві теплорозподільні пластини.

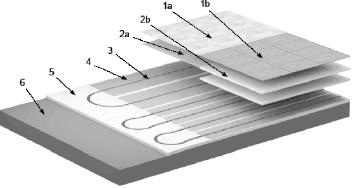

Конструкція настильної полістирольної системи:

1а. Чистове покриття (паркет, ламінат).

1b. Чистове покриття (плитка).

2а. Підкладка (спінений поліетилен, картон і т.п.).

2b. Збірна стяжка (ГВЛ, ЦСП і т.п.).

3. Теплова труба укладається в алюмінієві пластини з кроком 150 або 300 мм.

Кожна петля теплової труби починається і закінчується в розподільному колекторі, тобто без стиків.

4. Алюмінієві пластини.
5. Полістирольні елементи з пазами (товщиною 30, 50 і 70 мм).
6. Основа підлоги.

ДЕРЕВ'ЯНА СИСТЕМА МОДУЛЬНОГО ТИПУ ВТП

Модулі системи виробляються з ДСП товщиною 22 мм.

Система монтується безпосередньо на лаги (балки перекриття) з максимальним кроком між лагами 600 мм (300 мм при використанні керамічної плитки). Теплоізоляційний шар укладається між лагами.

Монтаж системи аналогічний процедурі укладання звичайної підлоги з листових матеріалів. Всі елементи системи мають спеціальний замок для з'єднання один з одним.

Конструкція настильної дерев'яної системи рейкового типу на відміну від дерев'яної системи модульного типу, використовуються не готові елементи (модулі) з пазами, а пази формуються шляхом укладання смуг (дошок) товщиною не менше 28 мм з відстанню (розбігом) 20 мм між ними. Система монтується безпосередньо на лаги (балки перекриття) з максимальним кроком між лагами 600 мм (300 мм при використанні керамічної плитки). Теплоізоляційний шар (мінеральна або базальтова вата, полістирол) укладається між лагами.

Застосовуються теплорозподільні алюмінієві пластини з кроком укладання 150, 200 і 300 мм. У зонах найбільших тепловтрат (зовнішні стіни, велике скління і т.п.) застосовується, як правило, крок 150 мм.

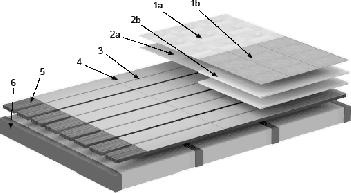

Конструктивно дерев'яна система виглядає наступним чином:

1а. Чистове покриття (паркет, ламінат).

1b. Чистове покриття (плитка).

2а. Підкладка (спінений поліетилен, картон і т.п.)

2b. Збірна стяжка (ГВЛ, ЦСП і т. П)

3. Теплова труба.
4. Алюмінієві пластини.
5. Дошка (смужка ДСП).
6. Лаги, крок 600 мм (300 мм для плитки).

Для кожного об'єкта робиться проект з розрахунком навантаження на систему опалення, із зазначенням вибору кроку укладання контурів, кількості контурів, розміщення розподільних колекторів і автоматики, з таблицею балансування і налаштування контурів і системи в цілому.

КОНСТРУКТИВНІ ОСОБЛИВОСТІ І СКЛАД

Зазвичай при зведенні системи встановлюється колекторна шафа, в якій будуть з'єднуватися трубопроводи з центральним опаленням житла. У ній також розмістяться деякі регулювальні компоненти. Таким чином, якщо необхідно відокремити приміщення від загального теплопостачання будинку, то це можна зробити без відключення загального обігріву:

• Колекторна група, що включає в себе циркуляційний насос, клапани та інші важливі елементи.
• Гідроізоляція з поліетиленової плівки потрібна для захисту утеплювача від впливів вологи.
• Кромкова ізоляція, вкладається по периметру приміщення. Завдяки демпферній стрічці в повній мірі компенсується температурне розширення.
• Плити утеплювача призначені направити потік тепла безпосередньо вгору, виключаючи втрати через нижнє перекриття.
• Металева арматура дозволяє виготовити зміцнюючу сітку, щоб уникнути надмірного навантаження на нагрівальні вироби.
• Труби з поліпропілену, нержавіючої сталі, міді або інших відповідних матеріалів використо-вуються для обігріву.
• Цементно-піщаний розчин необхідний для заливки стяжки, щоб вийшла рівна поверхня.
• Кріпильні деталі та інші дрібні елементи дозволяють фіксувати і з'єднувати окремі фрагменти системи.

Примітка! Коли створюються водяні підлоги в багатоквартирному будинку, підключитися до центрального опалення можна тільки з дозволу певних інстанцій.

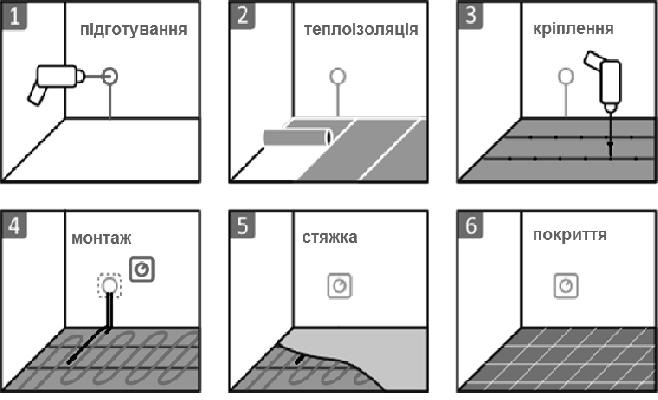

УСТАНОВКА ВІД ПОЧАТКУ ДО КІНЦЯ

В ході робіт доведеться ретельно підготувати поверхню до інсталяції системи, так як укладання нерівних плит перекриття призводить до водяних пробок і іншим несправностей. Основні роботи включають складання конструкції від гідроізоляції до заливки цементно-піщаної суміші. Крім того, потрібно буде встановити шафу з колекторною групою.

ПІДГОТОВЧІ РОБОТИ

• На попередньому етапі підлога ванної кімнати повинна бути вирівняна. Перевірити горизонтальність поверхні можна, застосувавши будівельний рівень.
• Що стосується невеликих нерівностей, то вони допустимі, якщо при цьому немає серйозного перекосу в одну сторону.
• З плит перекриття прибираються частинки бруду, залишки будівельних матеріалів та інше сміття, яке заважатиме при укладанні.

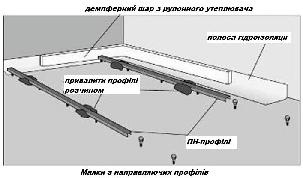

• У разі необхідності проводиться вирівнювання шляхом створення чорнової стяжки, щоб уникнути проблем з запуском системи.
• На бічних поверхнях відзначається рівень фінішного покриття - кахлю. При такому варіанті орієнтуватися буде легше.
• Готується ніша для колекторної шафи, так як вона надалі трохи втопиться в стіну.

Доповнення! Підготовлений майданчик повинен бути ідеально рівним. Допускається перепад до 5 мм на тій площі, яка буде зайнята одним контуром. Якщо перекіс набагато вище, то роботи доведеться проводити заново.

ІЗОЛЯЦІЙНА БЛОКАДА

Щоб тепло не йшло через нижню частину, а волога не вбиралася в утеплювач, необхідно правильно здійснити укладання ізоляційних матеріалів.

Від його якості буде багато в чому залежати ефективність теплої підлоги з водяною циркуляцією. Правильна установка демпферної стрічки:

1. На нижню площину розстеляється мембрана у вигляді поліетиленової плівки, однак насправді можуть застосовуватися і інші водонепроникні матеріали. При укладанні в обов'язковому порядку робиться напуск на стіни.

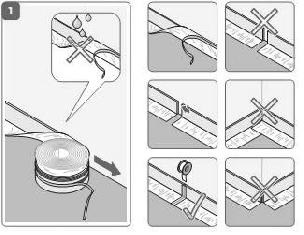

2. Далі проводиться інсталяція демпферної стрічки. Ширина шару залежить від висоти всієї підлоги. Фіксація кромкової ізоляції здійснюється з використанням пластикових дюбелів або саморізів.

3. Після герметизації виконується укладання плит утеплювача. Залежно від застосовуваного утеплю-вача принцип монтажу може злегка відрізнятися. Між окремими компонентами матеріалу не повинно бути простору.
4. Поверх теплоізоляції розстеляється паронепро-никна мембрана, яка найчастіше поставляється в рулонах. При укладанні полотен робиться напуск від 10 до 15 сантиметрів, щоб підвищити ефектив-ність бар'єру.
5. На створену блокаду інсталюється сітка з металу з осередком 10 × 10 см. Розмір прольотів в даному випадку обрано, виходячи зі зручності кріплення труб. Арматурна конструкція повинна займати всю площу підлоги.

Доповнення! При використанні теплоізоляції з пінополістиролу необхідно проклеїти місця з'єднань малярським скотчем, щоб запобігти тепловим втратам на стиках елементів.

ПРОКЛАДАННЯ ТРУБОПРОВОДІВ

Існують різні схеми формування контурів, які застосовуються в залежності від кроку укладання і матеріалу труби. Труби слід розташовувати без стиків, а з'єднання необхідно проводити тільки поруч з колектором.

Нарощування петель дозволяється за умови використання спеціальних фітингів.

1. На початковому етапі вибирається крок і спосіб укладання елементів.

• більшості випадків відстань між трубами складає 10-30 см. При інших варіантах якісний обігрів організувати складно.
  2. Далі труба, яка обігріває підключається до виходу подаючого розподільника, після чого вона простягається по одному контуру. Фіксація виконується із застосуванням особливих кліпс.

3. На завершальному відрізку акуратно робиться загин і проводиться

кріплення вище зазначеним способом. Наступні контури укладаються таким же чином, незважаючи на обрану схему монтажу.

Важливо! Якщо встановлюється безліч труб на невеликій відстані один від одного, то деякі елементи рекомендується ретельно ізолювати, щоб поверхня не перегрівалася місцями.

ПОШИРЕНІ СПОСОБИ УКЛАДАННЯ ТРУБ
